AutoCAD Civil 3D

BIM para diseño y documentación de ingeniería civil


AutoCAD® Civil 3D® es una solución BIM (Building Information Modeling) para diseño y documentación de ingeniería civil. Civil 3D está concebido para los ingenieros civiles, delineantes, diseñadores y técnicos que trabajan en proyectos de transporte, urbanismo e hidráulicos. Les permite mantenerse coordinados, explorar las opciones de diseño, analizar el rendimiento de los proyectos y entregar una más documentación coherente y de mayor calidad: todo en un conocido entorno de software de AutoCAD®.


  • Diseño basado en modelos 3D—Las repeticiones de diseño se aceleran con una aplicación avanzada basada en modelos 3D, que actualiza dinámicamente los elementos de diseño relacionados cuando se realizan cambios.

  • Herramientas de diseño—Diseño y presentación de intersecciones, rotondas, obra lineal, parcelas, tendido de tuberías y explanación con herramientas específicas y normas de diseño personalizables.

  • Funcionalidad geoespacial—Acceso y uso de datos geoespaciales (incluidos LiDAR); realización de análisis para facilitar la evaluación de las condiciones existentes.

  • Hidrología e hidráulica—Análisis sanitario y pluvial.

  • Aprovechamiento óptimo de los materiales—Procesamiento de volúmenes de terreno y cómputo de cantidades.

  • Visualización—Las simulaciones y visualizaciones interactivas en 3D permiten evaluar mejor el rendimiento del proyecto y ayudan a transmitir la finalidad del diseño.



Funciones nuevas de AutoCAD Civil 3D para 2017
Vea imágenes de las nuevas funciones de AutoCAD® Civil 3D® 2017. Las funciones nuevas y mejoradas se centran en la optimización del rendimiento, además de aportar nuevos niveles de compatibilidad y mayor productividad.



DISEÑO CIVIL:

Acceso directo a datos de obra lineal (mejorado)
Cree accesos directos a datos de obra lineal para que otros dibujos puedan referenciarlos. Si se crean accesos directos a datos para una obra lineal, también se crean accesos directos para las alineaciones y los perfiles que componen las líneas base de la obra lineal. Guarde la geometría de una superficie de referencia en el dibujo que contiene la referencia de acceso directo a datos y cree varias referencias de acceso directo a datos de forma simultánea.
 Ampliar

Diseño avanzado de glorietas

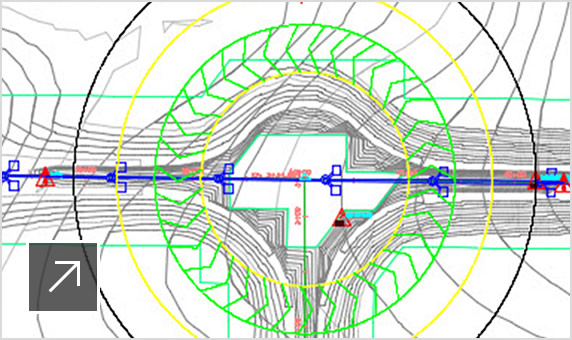

AutoCAD Civil 3D ofrece las funciones integradas de glorietas del software de análisis de rutas de barrido Vehicle Tracking (inglés) para poder crear nuevos tipos de objetos de glorieta. Además, puede incorporar los diseños de glorietas de InfraWorks 360 en los dibujos de Civil 3D.
 Ampliar

Línea característica como línea base de obra lineal
Además de alineaciones y perfiles, ya es posible utilizar líneas características como líneas base de obra lineal. También puede seleccionar líneas características al crear la obra lineal y al añadir líneas base.
 Ampliar

Limpieza de esquinas para obras lineales
Si las tangentes de obra lineal se intersecan en una esquina, y si la obra lineal se crea con una anchura fija, las esquinas interior y exterior de las obras lineales se limpian automáticamente para mejorar la eficiencia y la precisión del modelado.
 Ampliar

Contenido de tuberías de presión (mejorado)
Utilice el contenido de tuberías de presión para tuberías de PEAD, PVC y acero. Los accesorios con brida y mecánicos incluyen también válvulas y accesorios adicionales. Este contenido nuevo puede ayudar a diseñar diferentes tipos de infraestructuras subterráneas.

Nota: por ahora, las medidas del contenido nuevo solo están en sistema métrico imperial.

 Ampliar

Flujo de trabajo de extracción de líneas características de obra lineal
Ahora ya es posible extraer varias líneas características dentro de regiones de obra lineal o áreas poligonales cerradas. Utilice las opciones de Plantilla de nombre para añadir propiedades de obra lineal a los nombres de línea característica.
 Ampliar

Opción "Ningún emplazamiento" para líneas características

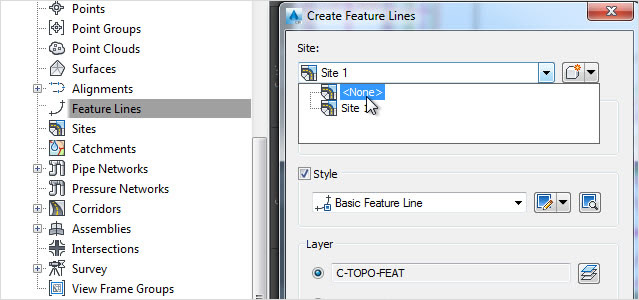

Las líneas características que se crean fuera de un emplazamiento no interactúan entre sí; por lo tanto, no hace falta especificarles ninguna prioridad de estilo como se hace con las que existen en el mismo emplazamiento. Estas líneas "sin emplazamiento" no interactúan con los otros objetos con que se intersecan, por ejemplo alineaciones, parcelas o representaciones topográficas.
 Ampliar


 Ampliar

Diseño de obra lineal
El modelado de obra lineal le ayuda a crear modelos avanzados para diseñar carreteras, autopistas y otros sistemas de transporte. Cree superficies, volúmenes de explanación, totales de materiales y borradores de secciones transversales. Puede seleccionar objetivos de obra lineal en referencias externas de AutoCAD. Se pueden extraer sólidos de las formas de obra lineal. Con alineaciones, perfiles, representaciones topográficas, líneas características y polilíneas de AutoCAD se pueden definir directamente transiciones de obra lineal y restricciones de elevación.

El generador de intersecciones interactivo permite crear modelos complejos mediante perfiles dinámicos de intersecciones de carreteras que cambian cuando modifica el diseño. Subassembly Composer facilita la creación de componentes personalizados avanzados.

  • Utilizar la herramienta Loop Geometry para repetir determinados vínculos hasta que alcancen un determinado objetivo de superficie en Subassembly Composer o hasta que se repitan un número de veces especificado.
  • Especificar objetivos de obra lineal por capa. Aplicar objetivos de obra lineal mediante entidades agrupadas en una capa de AutoCAD y seleccionar alineaciones por capa para utilizar como objetivos de anchura y desfase.
  • Cree sólidos de AutoCAD a partir de superficies TIN, redes de tuberías y redes de tuberías en carga de Civil 3D para análisis visuales en otras aplicaciones.


Redes de tuberías de presión
Modelado de redes de tuberías en carga tanto en 2D como en 3D. Las redes de tuberías en carga en 3D sirven para detectar interferencias entre los componentes. Cree redes a partir de polilíneas, representaciones topográficas y alineaciones. Incorpore contenido de accesorios y elementos hidromecánicos. Los accesos directos a los datos permiten compartir modelos de redes de tuberías en carga en todo el proyecto. Se ha mejorado para poder crear sólidos de AutoCAD a partir de superficies TIN, redes de tuberías y redes de tuberías en carga de Civil 3D para su uso en análisis visuales.
 Ampliar

Redes de tuberías en lámina libre
Las herramientas basadas en reglas facilitan la composición de sistemas de alcantarillado sanitario y pluvial. Puede introducir datos gráficos o numéricos para modificar tuberías y estructuras, así como para efectuar comprobaciones de interferencias.
  • Trazado y dibujo de los planos finales de la red de tuberías en vistas de planta, sección y visualización del perfil.
  • Comparta información de redes de tuberías con el software Storm and Sanitary Analysis.
  • Cree sólidos de AutoCAD a partir de superficies TIN, redes de tuberías y redes de tuberías en carga de Civil 3D para su uso en análisis visuales.
 Ampliar

Explanación
Los modelos de terreno conservan las relaciones dinámicas con los elementos asociados, como líneas de rotura, modelos de obra lineal y objetos de explanación. Las superficies sirven como referencias para crear perfiles, secciones y obras lineales. Ahorro de tiempo y reducción de errores con actualización automática. Las sofisticadas herramientas de proyección de explanación e intersección permiten generar modelos de superficie para diversos tipos de proyecciones de explanación. Las herramientas gráficas y tabulares fáciles de usar para manipular explanaciones sirven para desarrollar superficies.
 Ampliar

Diseño de parcelas
Combine las herramientas de composición automatizada de parcelas con la información geoespacial y topográfica para resolver las alternativas. Busque un punto medio entre el diseño del emplazamiento, las consideraciones sobre la gestión de aguas pluviales, la normativa local y los problemas medioambientales. Identifique con más facilidad las mejores alternativas. Cree con más rapidez la documentación necesaria para las audiencias públicas, el análisis por parte de las agencias y la aprobación del diseño final.
 Ampliar

Modelado de puentes
Bridge Module* posibilita el modelado de puentes y de sus componentes. Modele puentes para ubicarlos según las superficies y la geometría vial, por ejemplo losas del puente, pilastras, contrafuertes, soportes y barreras. Para crear perfiles de Civil 3D se pueden extraer elementos como vigas y barreras.

* Incluido con AutoCAD Civil 3D 2017 y en las ediciones Infrastructure Design Suite 2017 Premium y Ultimate conforme a un plan de subscripción.

 Ampliar

Modelado geotécnico
Geotechnical Module agiliza la importación y el uso de los datos de perforaciones. Importación de perforaciones a AutoCAD Civil 3D. Creación de superficies a partir de estratos de perforación. Documentación de franjas de perforación.
 Ampliar

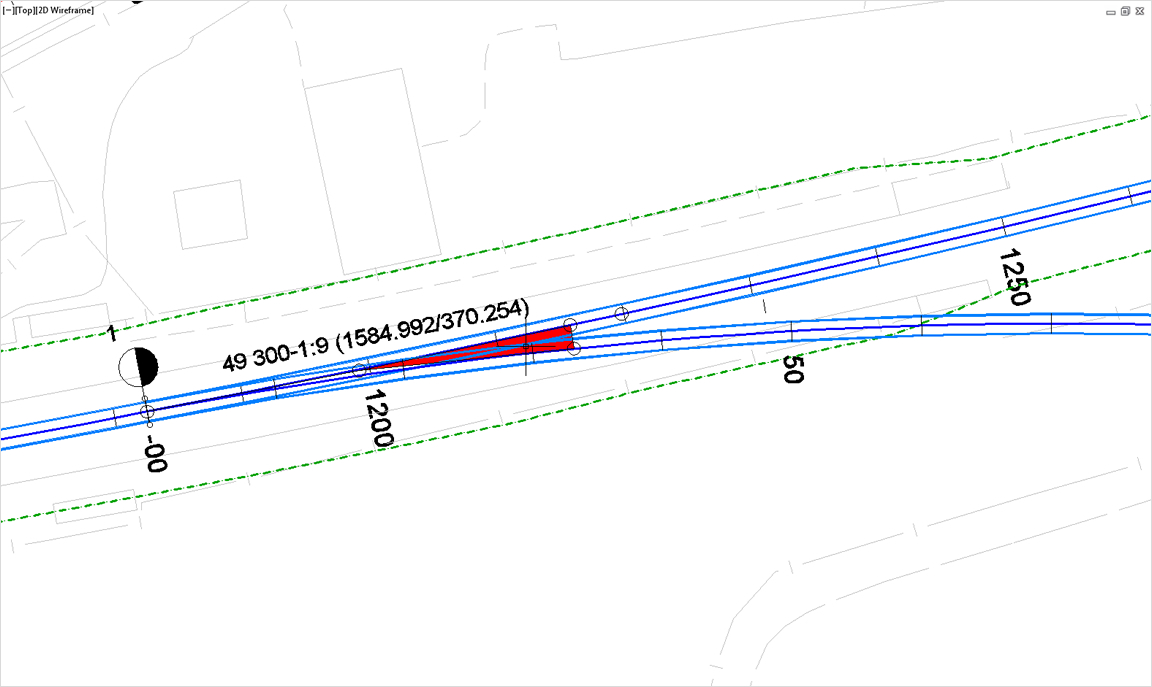

Composición de vías férreas
Rail Layout Module agiliza la composición de las vías férreas. Cree nuevas alineaciones y cambie de gráficos a partir del catálogo de traviesas de vía.



 Ampliar





DIBUJO Y DOCUMENTACIÓN CIVIL:

Utilidad de estilos
Ya es posible sincronizar los estilos de un dibujo con los estilos en plantillas de referencias externas. Las plantillas de referencias simplifican la gestión de los estilos de dibujo y los mantienen al día.
 Ampliar

Datos de propiedades con sólidos de obra lineal
Las mejoras en la extracción de sólidos de obra lineal permiten la asociación automática de datos de propiedades; asimismo, posibilitan que los sólidos de obra lineal sean dinámicos a los cambios que haya en la obra lineal. Como consecuencia, los sólidos de obra lineal ahora incluyen material, código de clasificación, volúmenes y demás información. Esta información se puede utilizar en todo el flujo de trabajo del diseño, en especial durante la realización del diseño y la planificación de la construcción.
 Ampliar

Definición de conjunto de propiedades
Añada manualmente datos de propiedades a cualquier objeto de dibujo, incluidos objetos de Civil 3D, y aprovéchelo en otras aplicaciones posteriores necesarias en el flujo de trabajo de diseño, por ejemplo el software de revisión de proyectos Navisworks (inglés) y el software de colaboración de construcción BIM 360 Glue (inglés).
 Ampliar



COLABORACIÓN:

Superficie de RefD en caché
Ya es posible guardar la referencia de una superficie de geometría en el dibujo que contiene la referencia a accesos directos a datos. Esta capacidad incrementa el rendimiento del dibujo. También elimina los posibles problemas que se puedan producir al abrir dibujos en aplicaciones que no sean AutoCAD Civil 3D.
 Ampliar

Creación agilizada de referencias

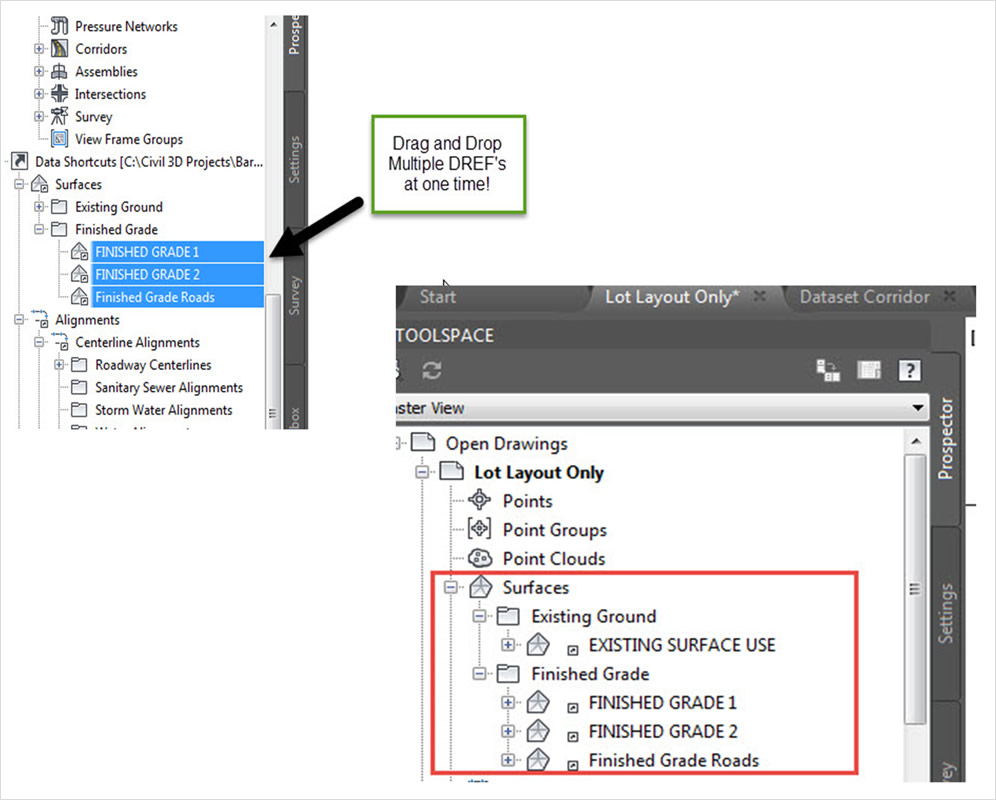

Ahora es posible crear a la vez varias referencias a accesos directos a datos. Solo hay que hacer clic con el botón derecho en los accesos directos a datos y seleccionar el comando Crear referencia, o bien seleccionarlos y arrastrarlos al dibujo.
 Ampliar

Subcarpetas para objetos
Cree subcarpetas para objetos y accesos directos a datos en el Prospector. Haga clic con el botón derecho en una colección de objetos o una colección de accesos directos a datos. A continuación, haga clic en Crear carpeta. Arrastre los objetos ya creados en las carpetas nuevas y anide las carpetas dentro de otras carpetas.
 Ampliar
